Como substituir um estilo de cota em uso no CAD

Quando nós utilizamos o Design Center para substituir um estilo de dimensão, poderá aparecer uma  mensagem na Barra de Comandos dizendo: “…dimstyle(s) added. Duplicate definitions will be ignored” which means the override failed. Isso ocorrerá sempre que tentarmos inserir um estilo de dimensão com o mesmo nome de outro já constante no desenho.

Nós precisamos atualizar o estilo de dimensão mantendo o desenho cotado.
Provavelmente você tentará apagar o estilo de dimensão antigo, mas isso não funcionará,  pois ele estará em uso.
Então, o que podemos fazer?

​ Gostariamos de mostrar para vocês o que nós fazemos neste caso. Basicamente a idéia é renomear o estilo de dimensão antigo para que não haja dois estilos de dimensão com o mesmo nome em um desenho. Em seguida, inserimos o estilo de dimensão atualizado no desenho e transferimos todas as cotas para o novo estilo de dimensão. Você poderá utilizar o comando Filter ou o QSelect.

  Aqui está os passos detalhados utilizando o estilo de dimensão DIMN150 como exemplo:

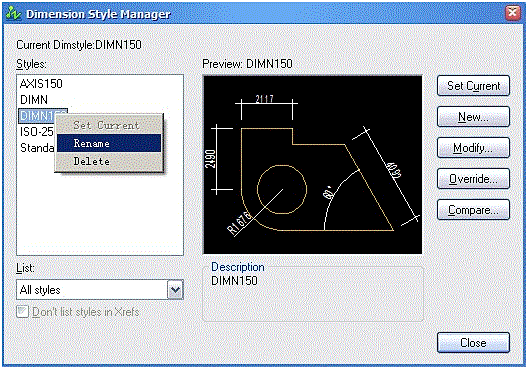

​1.  Re-nomeie o estilo de dimensão  “DIMN150”  para outro nome, como por exemplo  “DIMN150 COPY.”

2. Utilize o Design Center para inserir o estilo de dimensão “DIMN150” atualizado no seu desenho.

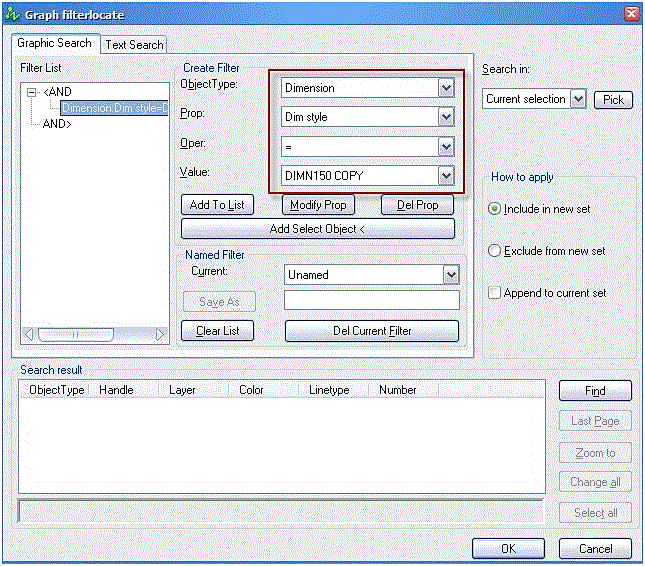

​3. Utilize o comando Filter para selecionar todas as dimensões que estão utilizando o estilo “DIMN150 COPY”.

4. Atualize elas para o estilo “DIMN150” atual, clicando em Update no menu de Dimension.

​5. Agora você pode apagar o estilo de dimensão “DIMN150 COPY.” Como alternativa você pode utilizar o comando Purge e apagar todos os estilos de dimensão que não estiverem em uso.

Essa é a nossa solução para substituir os estilos de dimensão que estiverem em uso. Assista a esse vídeo para ver os passos detalhados do procedimento:
